Digitalizzare mappe, planimetrie e disegni storici: tecniche e conservazione

Una mappa storica o una planimetria d’archivio è molto più di un foglio di grandi dimensioni. Può contenere informazioni sulle trasformazioni di un territorio, progetti edilizi, rilievi, timbri, correzioni e annotazioni che non si possono perdere durante l’acquisizione. Digitalizzare mappe, planimetrie e disegni storici significa ottenere immagini leggibili e misurabili senza compromettere il supporto materiale.

Questa guida è rivolta a comuni, archivi storici, musei, fondazioni, studi professionali e istituti che conservano raccolte cartografiche o documentazione tecnica. L’approccio cambia a seconda che si tratti di disegni a matita, carte acquerellate, lucidi, eliografie, tavole incollate su supporti secondari o materiali piegati e fragili.

1. Iniziare dalla ricognizione dei materiali, non dalla macchina

Prima di scegliere uno scanner grande formato è necessario riconoscere la varietà dei supporti. Dimensioni nominali simili non implicano lo stesso comportamento: un lucido irrigidito, una carta sottile con lacerazioni e una tavola su cartone richiedono modalità di sostegno e movimentazione differenti.

• Tipologia e tecnica: grafite, inchiostro, acquerello, stampa tecnica, lucido o combinazioni di materiali.
• Dimensioni: misurare l’ingombro reale, comprese pieghe, bordi e supporti secondari; non limitarsi al formato A0/A1 indicato nell’inventario.
• Conservazione: segnalare strappi, ondulazioni, zone friabili, elementi staccati, tracce di vecchi adesivi o supporti trasparenti deformati.
• Informazioni accessorie: documentare timbri, scale grafiche, numerazioni, cartigli, firme e note eventualmente presenti sul verso.
• Organizzazione archivistica: mantenere il legame tra tavola, progetto, fascicolo, serie e fondo di provenienza.

Le verifiche iniziali permettono di individuare eventuali oggetti da sottoporre a valutazione conservativa prima della ripresa. L’acquisizione non è un motivo sufficiente per appiattire, scollare, restaurare o eliminare pieghe con metodi improvvisati.

2. Scanner a trascinamento o ripresa dall’alto?

La scelta dell’attrezzatura deve essere governata dal bene. Uno scanner a trascinamento può risultare adatto ad alcune stampe tecniche contemporanee e stabili, ma non è automaticamente appropriato per disegni storici fragili, piegati, lacerati o con componenti sporgenti. Il passaggio attraverso rulli può introdurre tensioni e contatti indesiderati.

Per molte collezioni è preferibile un sistema fotografico dall’alto o un dispositivo a piano senza trascinamento, con campo utile sufficientemente grande e sostegni compatibili. La Library of Congress indica la minimizzazione dei rischi per gli originali come criterio prioritario e considera la ripresa dall’alto appropriata per materiali oversize. Le attrezzature a trascinamento non sono ritenute adatte a materiali fragili e a numerose raccolte archivistiche.

La distanza di ripresa, la planarità del piano, l’illuminazione e le prestazioni dell’ottica vanno valutate insieme. Un sistema dichiarato “grande formato” può avere limiti pratici con tavole molto lunghe, fogli incurvati o supporti semitrasparenti.

3. Come sostenere i grandi formati senza danneggiarli

La movimentazione è una delle fasi più delicate. Il tavolo deve offrire una superficie ampia, stabile e pulita; se necessario il foglio viene accompagnato da un supporto di trasporto idoneo. Le tavole non vanno trascinate sui bordi del piano o sollevate da un solo angolo.

• Predisporre un percorso libero tra deposito e postazione per evitare manovre improvvise.
• Mantenere l’ordine di cartelle, fascicoli e numerazioni originarie durante ogni passaggio.
• Usare sostegni adeguati al peso e alla deformazione del supporto, senza esercitare pressione su inchiostri, sigilli e strati fragili.
• Documentare piegature, inserti e danni rilevanti prima di tentare una ripresa complessa.
• Fermare il lavoro e richiedere una valutazione professionale quando una movimentazione sicura non è possibile.

Per materiali arrotolati o fortemente piegati non si devono improvvisare umidificazioni o distensioni. Sono operazioni che possono modificare la struttura dell’oggetto e richiedono competenze e procedure specifiche.

4. Risoluzione e geometria: le misure devono essere affidabili

Scegliere la risoluzione soltanto in base ai megapixel dichiarati è insufficiente. In un disegno tecnico possono contare tratti sottilissimi, grafite chiara, retini, scale, piccoli numeri e sovrapposizioni. La risoluzione di progetto deve derivare dalle dimensioni dell’originale, dall’informazione da conservare e dagli utilizzi futuri.

La ripresa dall’alto richiede controllo della perpendicolarità tra sensore e piano, della distorsione ai bordi, della nitidezza e dell’uniformità del campo. Un’immagine apparentemente gradevole può essere inadatta allo studio metrico se introduce deformazioni geometriche non documentate.

Le indicazioni tecniche della FADGI (Federal Agencies Digital Guidelines Initiative) propongono un approccio alla qualità basato su misure e verifiche del sistema di acquisizione. I requisiti precisi vanno scelti per la tipologia di originale e per il livello qualitativo concordato: non esiste un unico valore di dpi adeguato a ogni carta o disegno.

5. Colori, lucidi e informazioni nascoste

Mappe acquerellate, disegni a inchiostro e tavole con correzioni cromatiche richiedono gestione del colore e illuminazione ripetibili. La fedeltà cromatica va controllata con target appropriati e con parametri documentati; migliorare a posteriori il contrasto di un derivato per il web è cosa diversa dal modificare il master di acquisizione.

I lucidi e i supporti semitrasparenti possono presentare riflessi, abrasioni, deformazioni e differenze marcate tra ripresa in luce riflessa e, se prevista, ripresa per trasparenza. Non occorre acquisire ogni oggetto con entrambe le tecniche: la scelta va motivata dalla natura del supporto e dall’informazione che si intende documentare.

Particolare attenzione va riservata a timbri, correzioni, carte sovrapposte e annotazioni sul verso. Se la documentazione tecnica ha valore anche come testimonianza materiale, il progetto può prevedere riprese dei dettagli e delle condizioni di conservazione.

6. Quando una tavola non entra in una singola ripresa

Per disegni di dimensioni eccezionali può essere necessario acquisire più porzioni e ricomporle digitalmente. La tecnica dello stitching deve però essere progettata e sottoposta a controlli di scala, sovrapposizione e distorsione. La ricomposizione può introdurre errori difficili da individuare, soprattutto lungo linee tecniche, bordi e riferimenti metrici.

Per questo si consiglia di conservare, quando previsto dal progetto, anche i file delle acquisizioni parziali, i parametri adottati e una nota sulle operazioni effettuate. La tavola ricostruita destinata alla consultazione non deve cancellare la tracciabilità del processo.

7. Master, metadati e collegamento all’archivio

La consegna non dovrebbe limitarsi alla cartella delle immagini. Ogni tavola deve poter essere ricondotta a una segnatura o a un identificativo, al progetto o al fascicolo originario e al relativo sistema di descrizione. I file master e le eventuali copie di consultazione vanno distinti, con convenzioni condivise di naming e controllo qualità.

Per ogni oggetto sono utili almeno: identificativo, fondo, serie e unità, titolo o oggetto del disegno quando noto, datazione, autore o ente produttore se attestato, tecnica, supporto, dimensioni, diritti, stato conservativo rilevante, data e parametri essenziali della ripresa. Non tutti questi campi devono essere inseriti nel nome del file.

La Digital Library del Ministero della Cultura colloca la creazione, la metadatazione e l’archiviazione degli oggetti digitali in uno stesso processo progettuale. Per approfondire la gestione delle immagini, consulta la guida ai formati TIFF e JPEG.

8. Un progetto pilota per un archivio di mappe

Per iniziare è consigliabile scegliere un campione di tavole che rappresenti il fondo: un foglio stabile, una grande planimetria, un lucido, un disegno fragile e un esemplare con annotazioni o piegature. Il campione permette di valutare qualità, tempi, supporti, rischio di manipolazione e consistenza dei file prima di estendere il lavoro.

1. Definire obiettivi: studio, conservazione, pubblicazione o uso tecnico.
2. Riconoscere gruppi omogenei di supporti e formati.
3. Predisporre la postazione e approvare un protocollo di movimentazione.
4. Eseguire prove di ripresa, inclusi campioni cromatici e geometrici.
5. Controllare a campione completezza, nitidezza, scala e corrispondenza con l’inventario.
6. Documentare casi particolari, costi e produttività reale per il capitolato finale.

Domande frequenti

Si può usare un normale scanner A0 per qualsiasi mappa storica?

No. Le caratteristiche dello scanner contano meno della compatibilità con il supporto e il suo stato di conservazione. Per disegni fragili e beni archivistici è spesso preferibile la ripresa dall’alto senza trascinamento.

Le immagini digitali possono sostituire gli originali?

No. Riducono la manipolazione e facilitano lo studio, ma non sostituiscono la conservazione dei documenti materiali né la tutela delle informazioni archivistiche.

Una mappa fotografata è automaticamente utilizzabile per misure precise?

Non necessariamente. Per impieghi metrici occorrono controlli specifici di scala, geometria, distorsione e, quando pertinente, georeferenziazione secondo le finalità del progetto.

Fonti e riferimenti

• Library of Congress — Preservation Actions for Collection Digitization: Imaging Equipment
• FADGI — Technical Guidelines for Digitizing Cultural Heritage Materials
• Ministero della Cultura — Linee guida per la digitalizzazione del patrimonio culturale

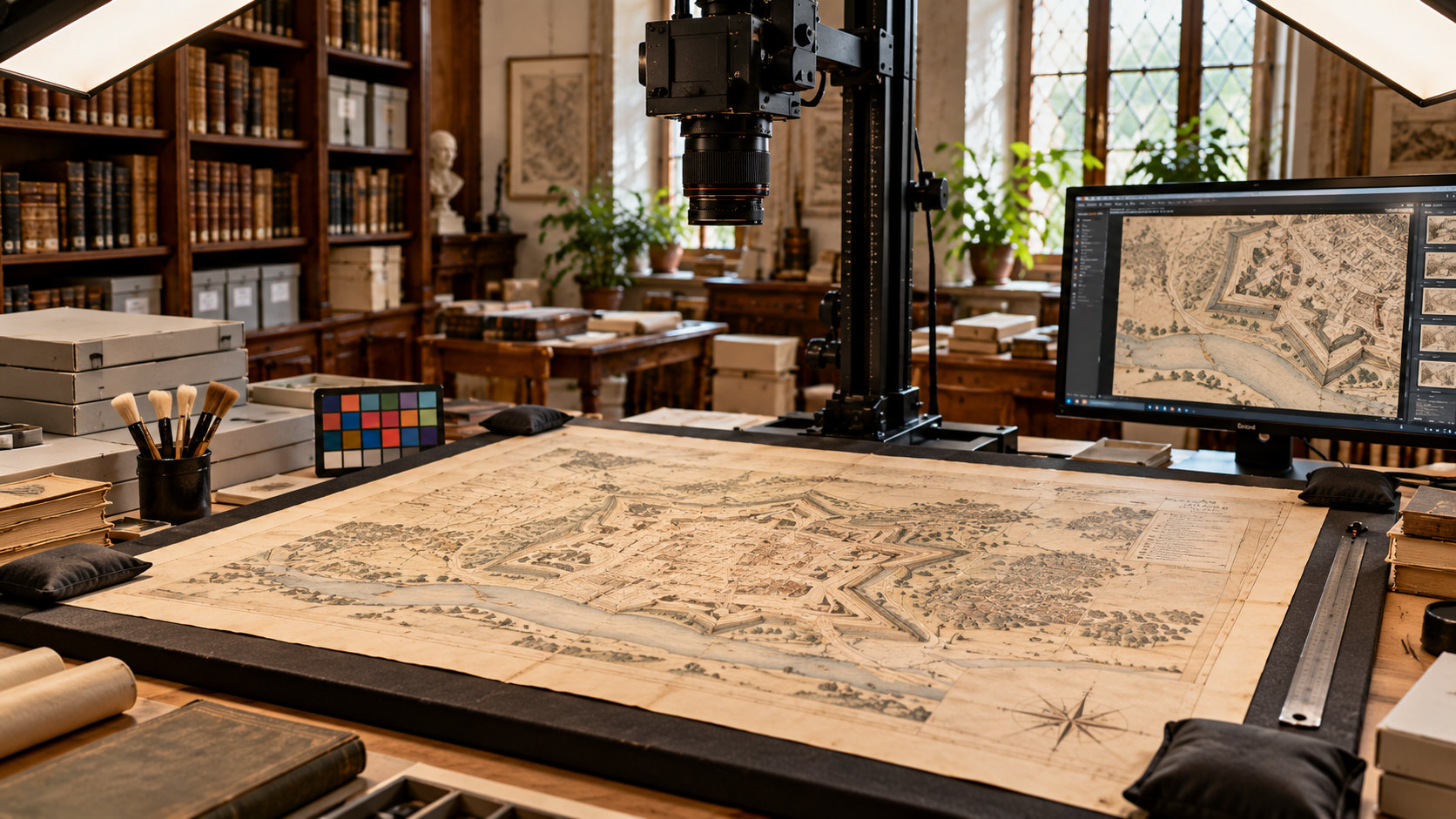

Immagine illustrativa generata digitalmente: non documenta una specifica collezione o un intervento reale.
